Va-et-vient : schéma, branchement et règles à connaître

Un va-et-vient permet d’allumer et d’éteindre la même lampe depuis deux endroits, par exemple aux deux bouts d’un couloir. Il repose sur deux interrupteurs va-et-vient à trois bornes (L, 1 et 2) reliés par deux fils appelés navettes : la phase arrive sur la borne L du premier, le retour lampe part de la borne L du second.

C’est le montage de base de tous les lieux de passage : couloir, escalier, grande pièce à deux portes, chambre où l’on veut éteindre depuis le lit. Notre catalogue compte 103 suspensions pour couloir et 55 modèles pour l’escalier, et presque tous finissent commandés par un va-et-vient. Ce guide vous donne le schéma, le rôle de chaque fil, le branchement pas à pas et les règles de la norme NF C 15-100 à respecter.

Qu’est-ce qu’un va-et-vient ?

Un va-et-vient est un montage électrique qui commande un même point lumineux à partir de deux interrupteurs placés à des endroits différents. Chaque interrupteur change l’état de la lampe, quelle que soit la position de l’autre : si elle est allumée, il l’éteint, si elle est éteinte, il l’allume. Vous entrez dans le couloir par un bout, vous allumez, vous éteignez en sortant par l’autre bout.

Le mot désigne à la fois le montage et l’interrupteur qui le compose. On parle d’un « circuit va-et-vient » et d’un « interrupteur va-et-vient », et le nom s’écrit avec deux traits d’union.

Quelle différence entre un interrupteur simple et un va-et-vient ?

Tout se voit au dos du mécanisme. Un interrupteur simple a deux bornes, L et 1 : il ouvre ou ferme un seul chemin. Un interrupteur va-et-vient en a trois, L, 1 et 2 : c’est un commutateur, qui envoie le courant de la borne L soit vers la borne 1, soit vers la borne 2. C’est cette troisième borne qui permet de relier deux interrupteurs entre eux.

L’inverse est possible : un interrupteur va-et-vient peut servir d’interrupteur simple en n’utilisant que deux de ses bornes. C’est pourquoi beaucoup de gammes ne vendent plus que des va-et-vient, qui couvrent les deux usages.

Comment fonctionne un circuit va-et-vient ?

Entre les deux interrupteurs courent deux fils, les navettes. Dans chaque interrupteur, une lame relie la borne L à l’une des deux navettes. Quand les deux lames sont posées sur la même navette, le courant trouve un chemin continu de la phase jusqu’à la lampe : elle s’allume. Quand elles sont sur deux navettes différentes, le chemin est coupé : elle s’éteint.

Basculer un seul des deux interrupteurs fait donc toujours passer d’un cas à l’autre. Voici les quatre combinaisons possibles :

Interrupteur 1	Interrupteur 2	Chemin du courant	Lampe
Navette 1	Navette 1	Continu	Allumée
Navette 1	Navette 2	Coupé	Éteinte
Navette 2	Navette 1	Coupé	Éteinte
Navette 2	Navette 2	Continu	Allumée

Conséquence pratique : la position « haut » ou « bas » d’un interrupteur va-et-vient ne veut rien dire. La lampe peut être allumée avec les deux touches en bas, ou avec une en haut et une en bas.

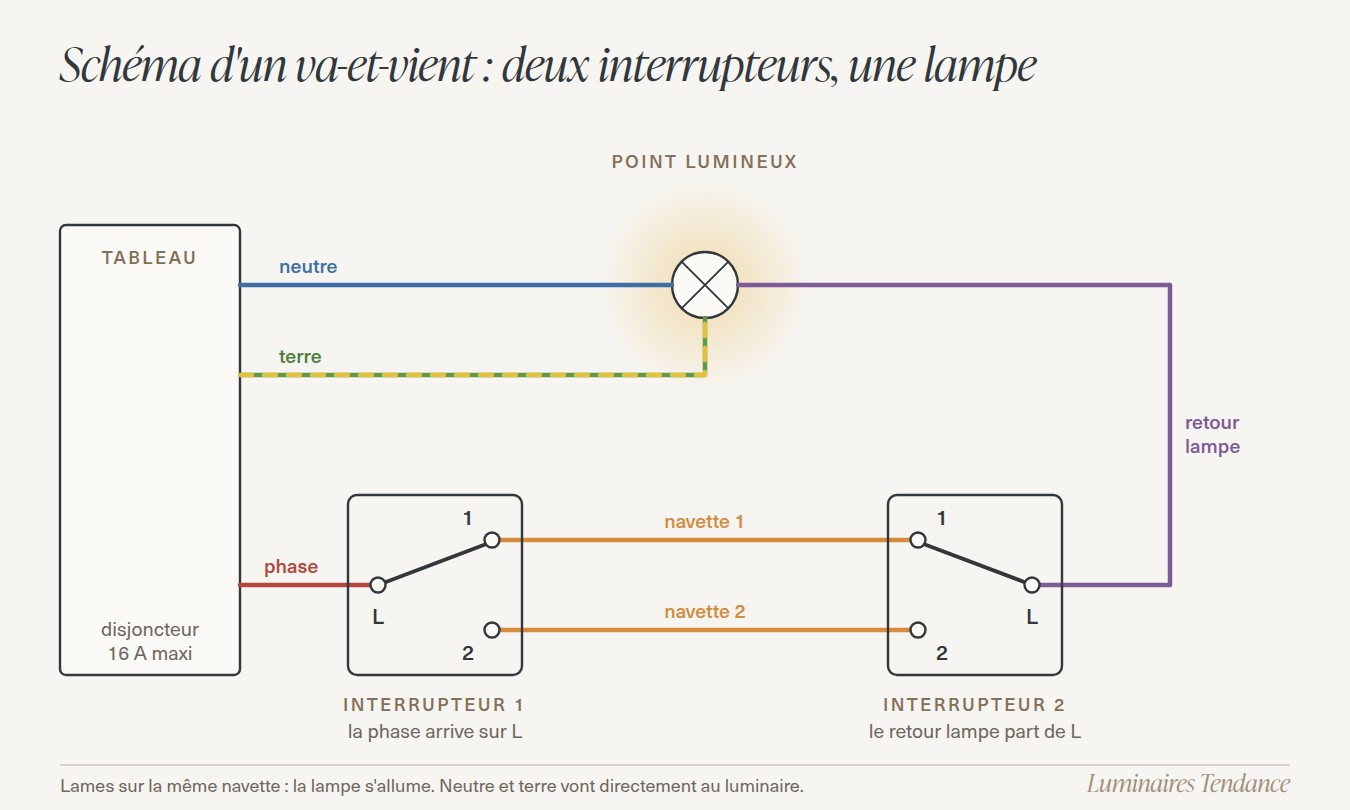

Schéma va-et-vient : le rôle de chaque fil

Un va-et-vient complet met en jeu cinq conducteurs. Trois sont actifs et passent par les interrupteurs, deux vont directement au luminaire.

• La phase, qui vient du tableau électrique, arrive sur la borne L du premier interrupteur. Legrand la représente en rouge, Hager en rouge ou marron.
• Les deux navettes relient la borne 1 du premier interrupteur à la borne 1 du second, et la borne 2 à la borne 2. On les trouve souvent en orange.
• Le retour lampe part de la borne L du second interrupteur et rejoint le luminaire. Il est souvent violet.
• Le neutre, bleu, va directement du tableau au luminaire, sans passer par les interrupteurs.
• La terre, vert et jaune, va elle aussi directement au luminaire.

Seules deux couleurs sont imposées : le bleu est réservé au neutre, le vert et jaune à la terre. Pour les autres fils, la couleur peut varier d’une installation à l’autre, d’où l’intérêt de repérer chaque fil avant de débrancher un ancien interrupteur.

Quel fil brancher sur quelle borne ?

La règle tient en deux lignes. Sur le premier interrupteur, la phase va sur L, les navettes sur 1 et 2. Sur le second, les navettes vont sur 1 et 2, le retour lampe sur L. La borne L porte parfois un autre repère selon les fabricants, souvent une couleur ou un symbole : c’est toujours la borne seule d’un côté, face aux deux bornes des navettes.

Chaque interrupteur reçoit donc trois fils. C’est pour cela qu’on tire un câble à trois conducteurs jusqu’à chaque boîte d’encastrement. Attention avec les câbles de type 3G1,5 : leur conducteur vert et jaune ne peut jamais servir de navette, il reste réservé à la terre.

Brancher un va-et-vient étape par étape

Le matériel tient en peu de choses : deux interrupteurs va-et-vient, du fil de 1,5 mm² de section, des boîtes d’encastrement, une pince à dénuder, un tournevis d’électricien et un vérificateur d’absence de tension. Si vous n’êtes pas à l’aise avec l’électricité, confiez le travail à un électricien : une erreur sur un circuit d’éclairage peut provoquer une électrisation ou un départ de feu.

1. Coupez le courant. Abaissez le disjoncteur du circuit d’éclairage au tableau, puis vérifiez avec un vérificateur d’absence de tension qu’aucun fil n’est sous tension. Un interrupteur en position « éteint » ne suffit pas.
2. Repérez les fils. Identifiez la phase qui arrive du tableau, les deux navettes et le retour lampe. Sur une installation existante, notez ou photographiez le branchement de l’ancien interrupteur avant de le démonter.
3. Branchez le premier interrupteur. Phase sur la borne L, une navette sur la borne 1, l’autre sur la borne 2.
4. Branchez le second interrupteur. Les deux navettes sur les bornes 1 et 2, le retour lampe sur la borne L.
5. Raccordez le luminaire. Retour lampe, neutre et terre sur les bornes correspondantes du luminaire. Notre guide pour installer un luminaire au plafond en toute sécurité détaille cette partie.
6. Fixez et testez. Remettez le courant, puis essayez les quatre combinaisons du tableau ci-dessus : chaque interrupteur doit allumer et éteindre la lampe, quelle que soit la position de l’autre.

Côté pose, Hager rappelle que la norme place les interrupteurs entre 0,90 m et 1,30 m du sol. Placez-les à portée de main, juste à côté de la porte, du côté de l’ouverture.

La lampe ne s’allume que dans certaines positions

C’est le symptôme classique d’une borne L confondue avec une borne de navette. Si la phase ou le retour lampe est branché sur 1 ou 2, le montage ne fonctionne plus comme un va-et-vient : la lampe dépend de la position d’un seul interrupteur, ou ne s’allume que dans une combinaison. Coupez le courant et reprenez le repérage de la borne L sur chaque mécanisme. Si la lampe ne s’allume jamais, vérifiez que les deux navettes arrivent bien sur des bornes 1 et 2, et qu’aucun fil n’est mal serré.

Ce que dit la norme NF C 15-100 pour le circuit d’éclairage

Le va-et-vient n’a pas de règle propre : il suit celles de tout circuit d’éclairage. Selon Promotelec, un circuit d’éclairage compte au plus 8 points lumineux, protégés par un disjoncteur de 16 A, avec des conducteurs de 1,5 mm² de section. Un va-et-vient qui commande trois suspensions dans un couloir occupe trois de ces huit points.

Les trois suspensions peuvent d’ailleurs être commandées ensemble par le même va-et-vient : elles sont simplement raccordées au même retour lampe. Nous expliquons comment répartir les luminaires dans notre article combien de lampes par disjoncteur, et comment brancher plusieurs lampes sur une seule arrivée électrique.

Va-et-vient simple, double allumage ou trois points de commande

Un interrupteur va-et-vient en simple allumage

Pour commander une lampe depuis un seul endroit avec un interrupteur va-et-vient, Legrand indique de brancher la phase sur la borne L et le retour lampe sur la borne 1. La borne 2 reste libre. Si un jour vous ajoutez un second point de commande, il suffira de tirer les navettes.

Le double va-et-vient

Un interrupteur double va-et-vient réunit deux mécanismes dans un même boîtier. Il commande deux éclairages indépendants depuis deux endroits, par exemple le plafonnier et les appliques d’un salon à deux entrées. Chaque moitié se câble comme un va-et-vient ordinaire : la phase est reliée aux deux bornes L du premier interrupteur, deux paires de navettes relient les deux boîtiers, et chaque borne L du second interrupteur renvoie son propre retour lampe vers son luminaire.

Au-delà de deux points : permutateur ou télérupteur

Pour commander une lampe depuis trois endroits ou plus, un couloir long ou une cage d’escalier sur plusieurs étages, on intercale un permutateur entre les deux va-et-vient. Ce mécanisme à quatre bornes croise les deux navettes à chaque appui. La solution devient vite lourde en fils, et on lui préfère en général un télérupteur commandé par des boutons-poussoirs, comme le recommande Legrand au-delà de deux points de commande. Notre guide du télérupteur explique son fonctionnement.

Dernière option pour un lieu de passage : supprimer l’interrupteur. Un détecteur de mouvement allume la lumière à votre passage et l’éteint seul, ce qui règle aussi la question de la lampe oubliée.

Quels luminaires installer sur un va-et-vient ?

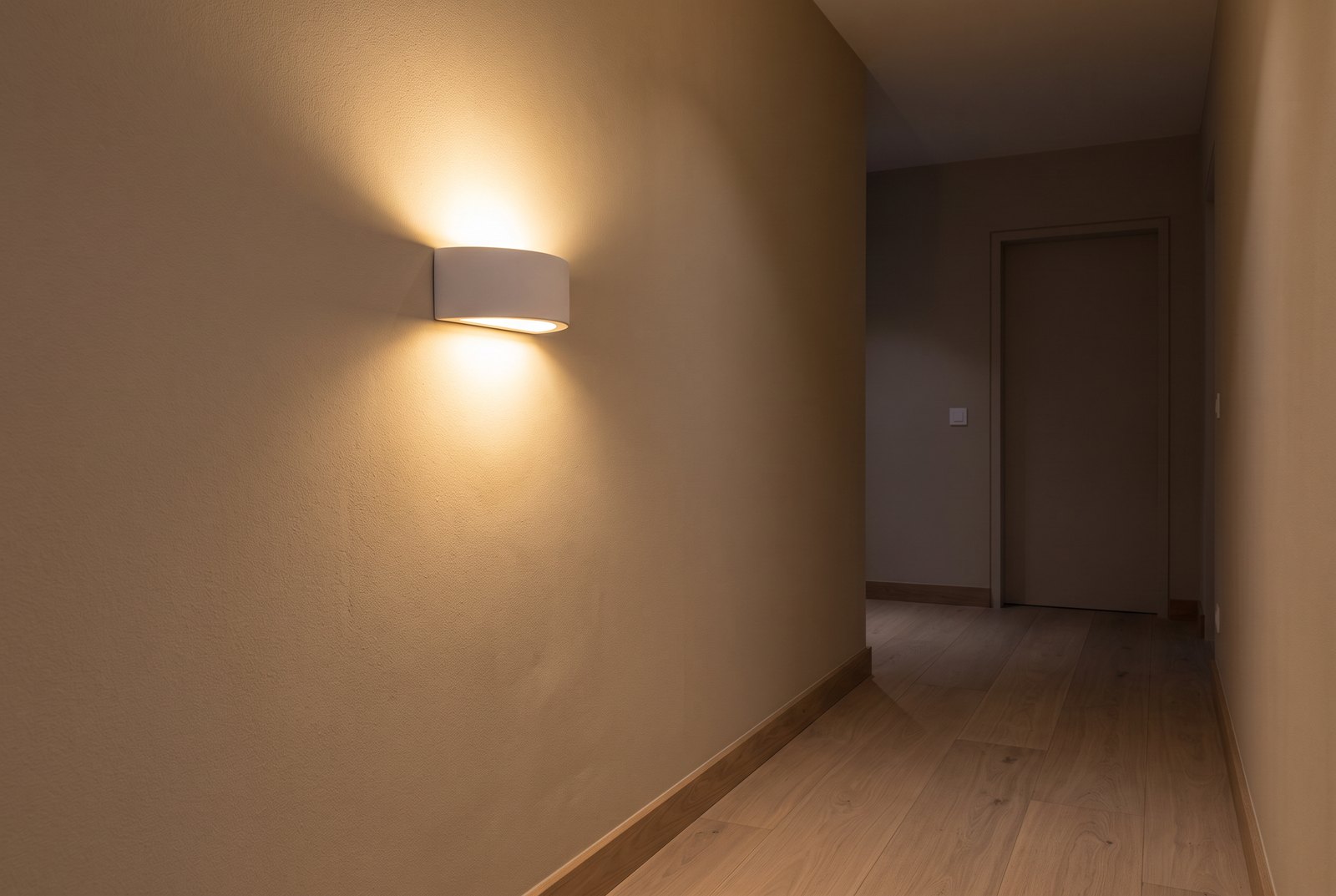

Tous. Le va-et-vient commande un point lumineux, quel que soit le luminaire qui s’y raccorde. Dans un couloir, deux familles fonctionnent bien. Les suspensions d’escalier et de couloir, alignées sur le même retour lampe, rythment un passage long. Les appliques demi-lune, qui éclairent vers le haut et vers le bas, conviennent aux couloirs étroits où une suspension gênerait. Pour d’autres idées selon la forme de votre couloir, lisez notre guide des styles de couloirs et de leur éclairage.

Pensez aussi à la source : une ampoule LED supporte sans problème les allumages répétés d’un lieu de passage, et un luminaire à LED intégrée n’a plus d’ampoule à changer du tout.

Questions fréquentes sur le va-et-vient
