Spot LED encastrable : choisir, percer et poser vos spots

Un spot LED encastrable est un petit luminaire logé dans le plafond, dont seule la collerette dépasse. Pour le choisir, vérifiez d’abord la place disponible au-dessus du plafond, puis le type de source, GU10, GX53 ou LED intégrée, l’indice IP de la pièce, le flux en lumens et l’angle du faisceau.

Le spot encastrable plaît parce qu’il disparaît : le plafond reste lisse, la lumière semble venir de nulle part. Mais c’est aussi le luminaire qui demande le plus de préparation, parce qu’il faut percer, trouver la place derrière la plaque, gérer l’isolant et tirer l’alimentation. Ce guide reprend tout dans l’ordre du chantier : le type de spot selon votre plafond, la puissance et le nombre de spots par pièce, l’indice de protection, la pose et le passage de l’halogène à la LED. Et si votre plafond ne se prête pas à l’encastrement, nous vous montrons l’alternative : notre boutique propose 35 plafonniers à spots qui se fixent en surface, sans percer de trou dans la plaque.

Qu’est-ce qu’un spot LED encastrable ?

Un spot encastrable se compose d’un corps, logé dans le vide au-dessus du plafond, et d’une collerette, visible, qui cache le bord du trou. Deux ressorts latéraux le plaquent contre la plaque de plâtre. Il existe en deux grandes familles.

• Le support à douille : le spot reçoit une ampoule remplaçable, le plus souvent en GU10. Quand l’ampoule s’use, on la change sans toucher au spot.
• Le spot à LED intégrée : la LED est fixée dans le corps, avec son alimentation. Il est souvent plus plat, mais le jour où la LED faiblit, c’est tout le spot qu’on remplace.

À l’intérieur de chaque famille, on distingue le spot fixe, qui éclaire droit vers le bas, et le spot orientable, dont on incline la tête pour viser un tableau, un plan de travail ou un mur. La collerette peut être ronde ou carrée, blanche, noire ou métallique : c’est elle qui donne le style, avec le nombre et l’alignement des spots.

Ses atouts sont clairs. Il libère le plafond, il répartit la lumière en plusieurs points plutôt qu’en un seul, et il se prête à l’éclairage d’accentuation. Ses limites aussi : il faut un vide suffisant au-dessus du plafond, un trou par spot, et une vraie réflexion sur l’implantation, car on ne déplace pas un spot comme on déplace une lampe.

GU10, GU5.3, GX53 ou LED intégrée : quel spot choisir ?

Le type de source décide de la profondeur nécessaire, de la tension et de la facilité d’entretien. C’est le premier choix à faire, avant même le design.

Le GU10, la référence en 230 V

Le GU10 est le culot le plus répandu sur les spots encastrés. Il fonctionne directement sur le 230 V de la maison, sans transformateur : l’ampoule s’insère puis se verrouille d’un quart de tour. Son défaut est la profondeur : la douille, le culot et le connecteur s’additionnent au-dessus de la plaque, et la hauteur d’encastrement indiquée sur la fiche du spot doit tenir dans le vide disponible. C’est le bon choix quand le vide sous le plafond est confortable, parce que l’ampoule reste remplaçable pendant des années.

Le GU5.3, la très basse tension

Le GU5.3, que l’on trouve sur les spots de type MR16, fonctionne en 12 V. Il a besoin d’un transformateur, logé dans le plafond ou dans le spot. On le rencontre surtout dans les installations anciennes. En rénovation, c’est souvent le transformateur qui pose problème, car un modèle prévu pour des halogènes supporte mal la faible puissance d’une LED.

Le GX53 et les spots extra-plats

Le GX53 est un disque plat, à deux broches écartées de 53 mm, qui se verrouille d’un quart de tour. Avec les spots extra-plats à LED intégrée, c’est la réponse aux plafonds où le vide est réduit : ces modèles très fins s’encastrent là où un GU10 ne passe pas. On perd un peu de choix côté ampoules, on gagne la possibilité d’encastrer presque partout.

Type	Tension	Profondeur à prévoir	Entretien	Pour quel plafond
GU10	230 V	La plus importante	Ampoule remplaçable	Faux plafond avec un vide confortable
GU5.3 (MR16)	12 V	Selon le spot et le transformateur	Ampoule et transformateur	Installations anciennes
GX53	230 V	Faible	Ampoule plate remplaçable	Vide réduit
LED intégrée extra-plate	230 V	Très faible	Spot entier à remplacer	Vide très réduit, sous rails

Fixe ou orientable ?

Le spot fixe envoie sa lumière droit vers le bas. Il convient à l’éclairage général d’une pièce, d’un couloir ou d’une salle de bain, là où l’on veut une lumière régulière. Le spot orientable, lui, possède une tête qui s’incline de quelques dizaines de degrés selon les modèles : il sert à diriger la lumière vers un mur, une bibliothèque, un tableau ou un plan de travail placé en retrait. Certains modèles basculent aussi dans le corps du spot, ce qui permet de corriger après coup une implantation un peu décalée. Un conseil simple : dans une même pièce, des spots fixes au centre et quelques orientables en périphérie donnent à la fois une lumière de fond et du relief. Et si vous hésitez, l’orientable pardonne davantage les erreurs de placement.

Pour reconnaître un culot existant ou comparer les formes, notre guide des culots d’ampoule détaille le GU10, le GU5.3 et le GX53 avec leurs dimensions.

Quelle puissance et combien de spots par pièce ?

Raisonner en lumens et en angle de faisceau

Comme pour toute LED, les watts ne disent plus rien de la lumière : comparez les lumens. Mais avec un spot, un second critère compte autant, l’angle du faisceau. Un angle serré donne une petite zone très éclairée, pour l’accentuation ; un angle large donne une zone plus grande et moins intense, pour l’éclairage général, rappelle licht.de, le centre d’information allemand sur l’éclairage. Un spot de même flux paraît très puissant avec un faisceau étroit et plus doux avec un faisceau large.

Une zone de travail demande plus de lumière : licht.de conseille 500 à 650 lux sur le plan de travail d’une cuisine. Dans un salon ou une chambre, on vise moins de lumière, et surtout une lumière modulable : un variateur compatible LED permet de passer d’un éclairage franc à une ambiance du soir. Nous expliquons comment le choisir dans notre guide du variateur de lumière.

Combien de spots et à quel écartement ?

Aucune règle ne fixe le nombre de spots : il dépend du flux de chacun et de son faisceau. Partez de la lumière voulue pour la pièce, en lumens, et divisez-la par le flux d’un spot, indiqué sur sa fiche. Un faisceau large permet ensuite d’espacer davantage les spots, un faisceau étroit oblige à les rapprocher pour éviter les zones sombres.

Mieux vaut enfin penser par zones plutôt que par grille. Une ligne de spots au-dessus du plan de travail, deux spots orientables vers une bibliothèque, un circuit séparé pour le couloir : chaque zone sur son propre interrupteur donne un éclairage beaucoup plus agréable qu’un quadrillage uniforme. Pour la cuisine en particulier, notre guide sur l’éclairage de cuisine montre comment combiner spots et suspensions.

La température de couleur

Choisissez la même température de couleur pour tous les spots d’une pièce. Vers 2 700 K à 3 000 K, la lumière est chaude et convient au séjour et à la chambre. Vers 4 000 K, le blanc neutre aide à voir juste dans une cuisine, une salle de bain ou un dressing. Notre guide de l’ampoule LED reprend les autres critères de la lumière, dont l’indice de rendu des couleurs.

Éviter l’éblouissement

Un spot mal placé éblouit plus qu’il n’éclaire. Le principe est simple : ne jamais voir la source en face depuis les places où l’on s’assoit ou se couche. Évitez les spots juste au-dessus d’un canapé ou d’un lit, et préférez-les le long des murs ou au-dessus des zones de passage. Les modèles dont la LED est placée en retrait dans le corps du spot, ou dotés d’un diffuseur, limitent l’éblouissement direct. Pour éclairer un mur ou un tableau, un spot orientable placé à quelque distance du mur fait glisser la lumière sur la surface au lieu de la renvoyer vers les yeux. Enfin, un faisceau large et une intensité réglable donnent une lumière plus confortable qu’un faisceau étroit poussé au maximum.

Quels spots encastrables pour quelle pièce ?

Dans le salon, les spots encastrés servent rarement seuls. Ils créent une lumière de fond discrète, sur variateur, pendant qu’un lampadaire, une suspension ou des appliques apportent les points d’ambiance. Des spots orientables en périphérie mettent en valeur une bibliothèque, un tableau ou un mur texturé. On reste en blanc chaud, autour de 2 700 K à 3 000 K.

Dans la cuisine, les spots se placent au-dessus du plan de travail, légèrement en avant des meubles hauts, pour que la personne qui cuisine ne fasse pas d’ombre sur sa zone de travail. Un blanc neutre vers 4 000 K et un bon rendu des couleurs aident à voir juste. Près de l’évier, préférez un spot IP44. Au-dessus de la table ou de l’îlot, une suspension reste souvent plus chaleureuse que des spots.

Dans la salle de bain, tout se joue sur les volumes, détaillés plus bas. Hors des volumes 0 et 1, des spots protégés contre les projections éclairent la pièce. Au-dessus de la douche ou de la baignoire, seuls des équipements en très basse tension de sécurité et d’indice adapté sont admis. Complétez par un éclairage du miroir, à hauteur du visage, que les spots de plafond ne remplacent pas : venant d’en haut, ils creusent des ombres sous les yeux.

Dans le couloir et l’entrée, une ligne de spots espacés régulièrement guide le passage. C’est l’endroit idéal pour un détecteur de mouvement, qui allume au passage et éteint seul. Un faisceau large évite les taches de lumière successives sur le sol et les murs.

Dans la chambre, les spots au-dessus du lit sont à éviter : on les voit en face une fois allongé. Placez-les le long des murs ou vers le dressing, sur variateur, et confiez la lecture à une applique murale liseuse ou à une lampe de chevet, qui éclairent le livre sans gêner l’autre dormeur.

Quel indice IP pour un spot encastrable ?

L’indice IP indique la résistance du spot aux corps solides et à l’eau. Dans un séjour ou une chambre, un spot IP20 suffit. Dans une cuisine, près de l’évier, ou dans une entrée exposée, un IP44 protège des projections. Sous une avancée de toit ou un auvent, on monte en protection.

La salle de bain obéit à des règles précises, fixées par la norme NF C 15-100 et rappelées par Promotelec. Dans le volume 0, l’intérieur de la baignoire ou du receveur, seuls les équipements en très basse tension de sécurité de 12 V au plus et d’indice IPX7 sont admis. Le volume 1, au-dessus, jusqu’à 2,25 m de hauteur, impose aussi la TBTS 12 V au plus et au moins IPX4, IPX5 en cas de jets d’eau. Dans le volume 2, qui s’étend sur 60 cm autour, les luminaires sont admis avec un IPX4 au minimum et en classe II. Au-dessus d’une douche, un spot 230 V ordinaire n’a donc pas sa place.

Pour le détail de chaque indice, lisez notre article sur le choix de l’indice de protection, et notre guide du luminaire de salle de bain. En salle de bain, faites valider l’implantation par un électricien.

Faux plafond, isolant, maison BBC : les contraintes d’encastrement

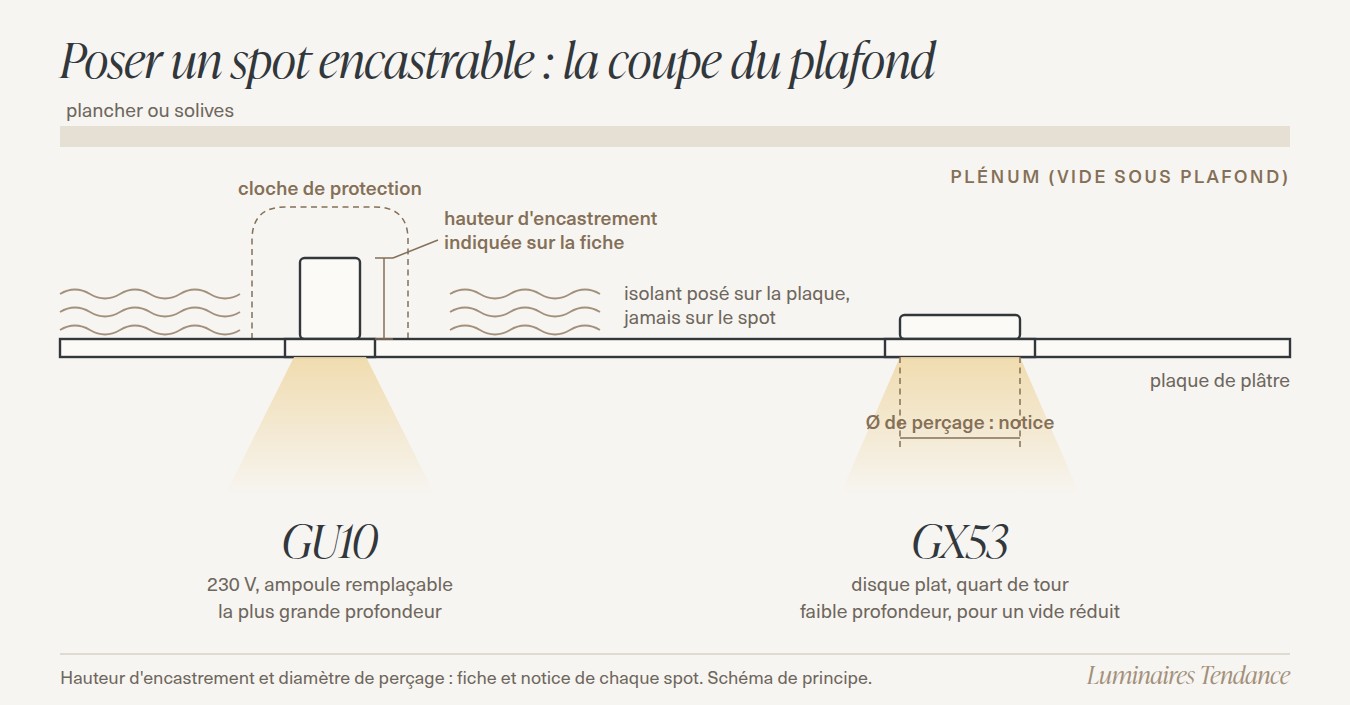

Avant d’acheter, mesurez le vide au-dessus du plafond, qu’on appelle le plénum. La hauteur d’encastrement du spot, indiquée sur sa fiche, doit y tenir, avec l’alimentation et le câble. Sous une dalle béton sans faux plafond, l’encastrement n’est tout simplement pas possible sans créer un faux plafond.

L’isolant est le second point. Un spot, et plus encore son transformateur, ne doit pas être noyé dans la laine de verre ou la ouate soufflée, faute de pouvoir évacuer sa chaleur. On pose alors une cloche de protection, qui recrée un volume d’air autour du spot, ou l’on choisit un spot prévu pour être recouvert, ce que doit indiquer sa notice.

Dans une maison construite selon la RT 2012 ou basse consommation, chaque trou dans le plafond est aussi une fuite d’air potentielle. Pour garder la maison étanche à l’air, on pose un boîtier de protection étanche autour du point lumineux, avec un joint entre le spot et son support. Percer sans boîtier adapté peut dégrader la performance de l’enveloppe du bâtiment.

Comment poser un spot LED encastrable ?

La pose d’un spot touche au circuit électrique du logement. Si vous n’avez jamais raccordé un luminaire, confiez-la à un électricien. Sinon, travaillez toujours courant coupé au tableau, et suivez la notice du spot pour le diamètre de perçage et les raccordements.

1. Coupez le disjoncteur du circuit d’éclairage et vérifiez l’absence de tension.
2. Tracez l’implantation au crayon, en respectant les distances aux murs et entre spots.
3. Repérez les obstacles : rails métalliques du faux plafond, solives, gaines existantes. Un détecteur de matériaux évite de mauvaises surprises.
4. Percez à la scie cloche, au diamètre exact indiqué par le fabricant. Un trou trop grand ne se rattrape qu’avec une collerette plus large.
5. Tirez le câble d’un trou à l’autre et raccordez chaque spot avec des bornes de connexion : phase, neutre, et terre si le spot est métallique de classe I.
6. Posez la cloche si le spot est sous l’isolant, puis insérez le spot en repliant les ressorts.
7. Mettez l’ampoule, remettez le courant et testez.

Les erreurs de pose les plus fréquentes

La plupart des déceptions viennent de quelques erreurs récurrentes. La première est le trou trop grand, percé avant d’avoir le spot en main : les ressorts ne tiennent plus, et seule une collerette de rénovation plus large rattrape le défaut. La deuxième est le spot posé sur un rail du faux plafond, découvert à la scie cloche : d’où l’intérêt de repérer l’ossature avant de percer. La troisième est l’isolant rabattu sur le spot ou sur son transformateur, faute de cloche, ce qui fait chauffer et vieillir prématurément l’ensemble. Viennent ensuite le câble trop court, qui oblige à forcer sur les bornes pour faire rentrer le spot, et l’indice IP sous-estimé dans une salle de bain ou une cuisine. Enfin, un spot aligné sur la mauvaise ligne, trop près d’un placard haut ou d’un rideau, crée une ombre gênante : tracer au sol puis reporter au plafond évite de percer au hasard.

Les spots d’une même pièce comptent pour un point lumineux par tranche de 300 VA, et un circuit d’éclairage en compte au plus 8 : notre article combien de lampes par disjoncteur fait le point. Pour les précautions générales de travail au plafond, voyez aussi notre guide pour installer un luminaire au plafond en sécurité.

Remplacer des spots halogènes par des LED

C’est souvent le point de départ d’un projet. En GU10, la manœuvre est simple : on retire l’halogène, on insère une LED GU10 de flux équivalent, et le spot est converti. Vérifiez seulement que le variateur éventuel est compatible LED, sinon les ampoules clignotent.

En GU5.3, la situation est plus délicate. Le transformateur électronique prévu pour des halogènes de 35 ou 50 W peut ne pas démarrer, ou faire papilloter une LED de quelques watts. Il faut alors un transformateur compatible LED, ou profiter du chantier pour passer en GU10 230 V. Si les anciens trous sont plus grands que les nouveaux spots, des collerettes de rénovation permettent de les couvrir sans reboucher le plafond.

Pas de faux plafond ? Les alternatives au spot encastré

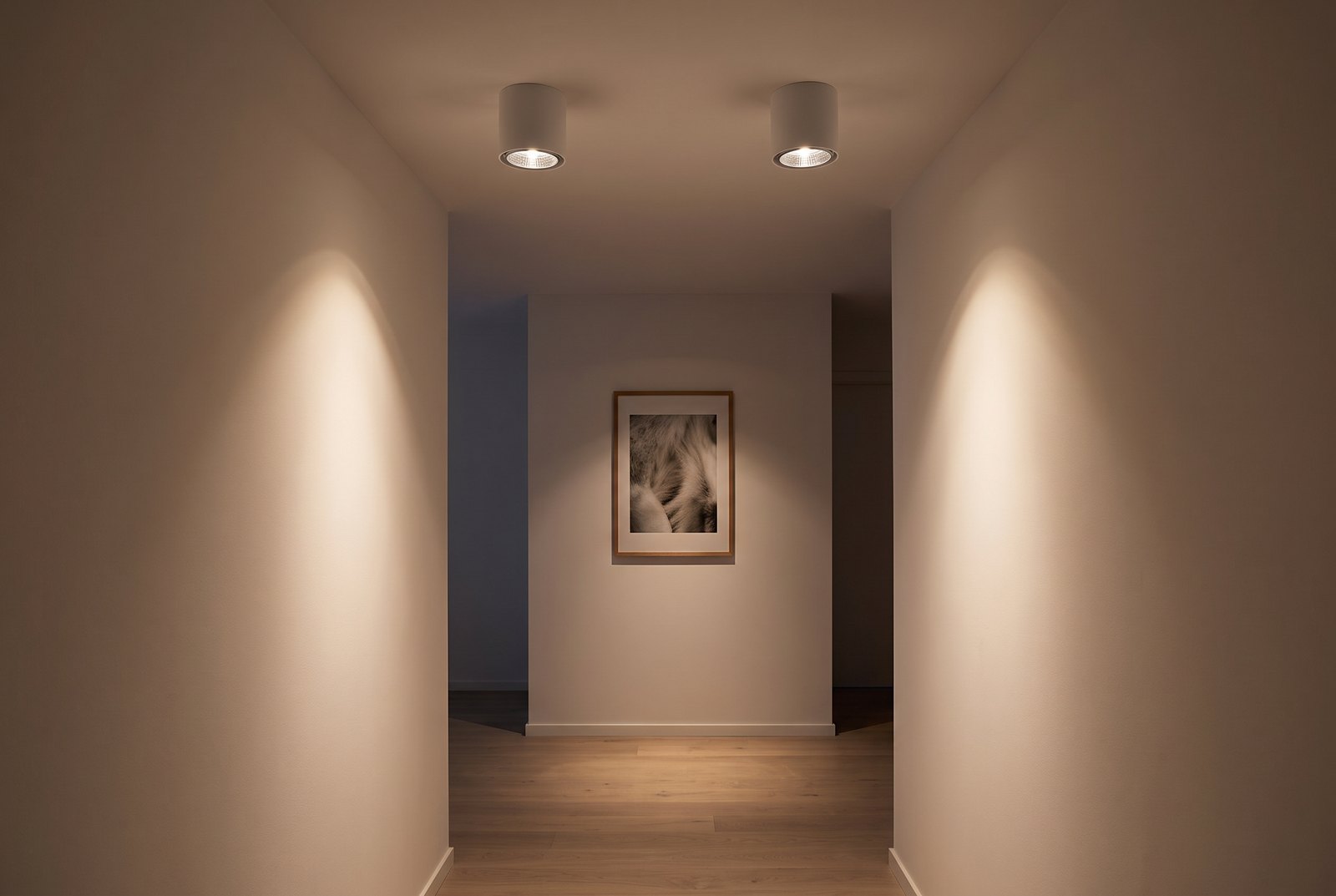

Quand le plafond est une dalle béton, quand le plénum est trop mince ou quand on est locataire, le spot encastré n’est pas la seule façon d’obtenir une lumière dirigée. Le plafonnier à spots se fixe en surface sur un simple point lumineux, avec une ou plusieurs têtes orientables, et reçoit les mêmes ampoules GU10 que les spots encastrés.

Au mur, une applique spot orientable éclaire un tableau ou un fauteuil sans aucun perçage du plafond. Ces solutions se posent en une heure, se déplacent lors d’un déménagement, et laissent l’isolation intacte. Pour un grand volume, elles se combinent très bien avec quelques spots encastrés là où le plafond le permet.

Le bon réflexe pour réussir un plafond de spots : mesurer le plénum avant de choisir, tracer par zones plutôt qu’en grille, et vérifier sur la fiche du spot sa hauteur d’encastrement, son indice IP et le diamètre de perçage. Le reste relève du goût.

Questions fréquentes sur le spot LED encastrable

Sources

• Promotelec, Tout savoir sur les normes électriques de votre salle de bains : volumes, TBTS et indices de protection selon la NF C 15-100. promotelec.com
• Support des lampes électriques, culots GU10, GU5.3 et GX53. Wikipédia
• Lichtlexikon, Ausstrahlungswinkel : angle d’ouverture du faisceau et zone éclairée. licht.de
• Küche, éclairage de la cuisine : 500 à 650 lux sur le plan de travail. licht.de
• Qu’entend-on par points d’utilisation pour compter les prises par circuit ?, spots et bandeaux lumineux comptés par tranche de 300 VA dans un même local. Promotelec
