Indice de protection IP : tableau complet et bon choix pour vos luminaires

L’indice de protection, ou code IP, indique à quel point un appareil électrique résiste aux corps solides et à l’eau. Il s’écrit IP suivi de deux chiffres : le premier, de 0 à 6, pour les solides et la poussière ; le second, de 0 à 9, pour l’eau. Un luminaire IP44 résiste ainsi aux projections d’eau, un IP65 aux jets.

Pour un luminaire, c’est la ligne à lire avant tout achat destiné à une salle de bain, une terrasse ou un garage. Sur notre boutique, elle figure dans les caractéristiques de chaque fiche, et nos catégories applique murale de salle de bain et applique murale extérieure comptent respectivement 33 et 22 modèles. Voici comment lire l’indice IP, le tableau complet de la norme, et le bon indice selon l’endroit.

Qu’est-ce que l’indice de protection IP ?

L’indice de protection mesure la protection fournie par l’enveloppe d’un appareil électrique, c’est-à-dire son boîtier, contre l’intrusion de corps solides et de liquides. Sa définition vient de la norme internationale CEI 60529, publiée pour la première fois en 1989 par la Commission électrotechnique internationale, et reprise en Europe sous la référence EN 60529. On parle aussi de « norme IP » ou d’« indice IP » : c’est la même chose.

Le code se lit toujours de la même façon :

• les lettres IP, pour indice de protection ;
• le premier chiffre, de 0 à 6, pour la protection contre les corps solides, des doigts jusqu’à la poussière fine ;
• le second chiffre, de 0 à 9, pour la protection contre l’eau, des gouttes jusqu’à l’immersion et au nettoyage haute pression.

Quand un critère n’a pas été testé ou n’est pas indiqué, le chiffre est remplacé par la lettre X. Un IPX4 est protégé contre les projections d’eau, sans information sur la poussière ; un IP5X est protégé contre la poussière, sans information sur l’eau.

Tableau des indices IP selon la norme CEI 60529

Voici la signification de chaque chiffre, avec les conditions d’essai pour les jets d’eau.

Chiffre	Premier chiffre : corps solides	Second chiffre : eau
0	Aucune protection	Aucune protection
1	Corps de plus de 50 mm	Chutes verticales de gouttes d’eau
2	Corps de plus de 12,5 mm, comme un doigt	Gouttes jusqu’à 15° de la verticale
3	Corps de plus de 2,5 mm	Pluie jusqu’à 60° de la verticale
4	Corps de plus de 1 mm	Projections d’eau de toutes directions
5	Protégé contre les poussières	Jets d’eau de toutes directions : buse de 6,3 mm, 12,5 l/min, à 2,5 à 3 m
6	Totalement étanche à la poussière	Forts jets d’eau : buse de 12,5 mm, 100 l/min, à 2,5 à 3 m
7	Pas de 7	Immersion temporaire, jusqu’à 1 m pendant 30 minutes
8	Pas de 8	Immersion prolongée au-delà de 1 m, selon les conditions du fabricant
9	Pas de 9	Nettoyage à haute pression et haute température

Un piège à connaître : un indice valide l’essai qu’il annonce, pas forcément les essais inférieurs. Un appareil IPX7 a été testé en immersion, mais pas nécessairement aux jets d’eau puissants. C’est pourquoi certains produits affichent une double mention, par exemple IP67 et IP69, quand ils ont passé les deux essais.

Les indices IP les plus courants en éclairage

Six indices reviennent sur la plupart des fiches de luminaires.

• IP20 : protégé contre les doigts, pas contre l’eau. C’est l’indice d’un luminaire d’intérieur pour une pièce sèche : salon, chambre, couloir. C’est aussi le cas de WC séparés de la salle de bain, comme l’explique notre guide du luminaire WC.
• IP44 : protégé contre les corps de plus de 1 mm et contre les projections d’eau de toutes directions. C’est l’indice des salles de bain hors des zones les plus exposées et de nombreux luminaires d’extérieur.
• IP54 : protégé contre les poussières et contre les projections d’eau.
• IP65 : totalement étanche à la poussière et protégé contre les jets d’eau à la lance.
• IP67 : étanche à la poussière et à une immersion temporaire, jusqu’à 1 m pendant 30 minutes.
• IP68 : immersion prolongée dans les conditions fixées par le fabricant, celle d’un spot de piscine par exemple.

Quel indice de protection pour une salle de bain ?

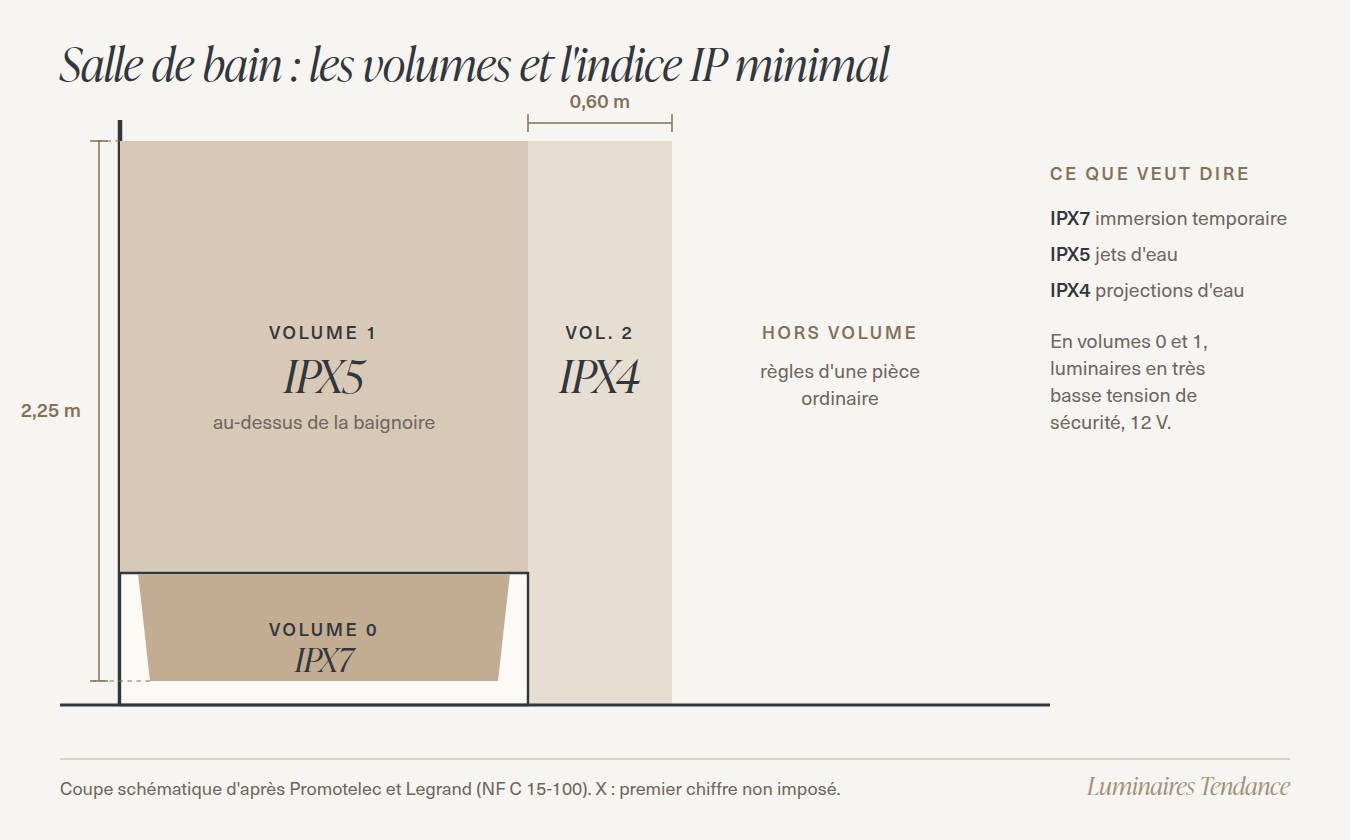

Dans une salle de bain, la norme d’installation NF C 15-100 découpe la pièce en volumes autour de la baignoire ou de la douche. Chaque volume impose un indice minimal contre l’eau, que Promotelec et Legrand résument ainsi :

• Volume 0, l’intérieur de la baignoire ou du bac à douche : IPX7, et seulement des luminaires prévus pour être immergés, alimentés en très basse tension de sécurité, limitée à 12 V.
• Volume 1, l’espace au-dessus de la baignoire ou du bac, jusqu’à 2,25 m de hauteur : IPX5, avec des luminaires eux aussi en très basse tension de sécurité 12 V.
• Volume 2, une bande de 60 cm autour du volume 1 : IPX4.
• Hors volume : les règles d’une pièce ordinaire s’appliquent.

Pour une douche sans receveur, Schneider Electric précise que le volume 1 se mesure dans un rayon de 1,20 m autour du point de chute de l’eau. Les règles d’installation dans ces volumes vont au-delà de l’indice IP : si vous refaites l’électricité de la pièce, faites valider le projet par un électricien. Notre guide quel luminaire pour une salle de bain détaille le choix de l’éclairage pièce par pièce.

Quel indice IP pour un luminaire extérieur ?

Dehors, la norme ne découpe pas l’espace en volumes : c’est le tableau de la CEI 60529 qui guide le choix. La pluie correspond au second chiffre 3, jusqu’à 60° de la verticale, et le 4 couvre les projections venant de toutes les directions. Un luminaire IP44 supporte donc la pluie, sous un auvent comme en façade.

Visez un second chiffre de 5 ou 6 dès que le luminaire peut recevoir un jet : près d’une allée lavée au jet, d’un arrosage automatique ou d’une terrasse que l’on nettoie. Un luminaire posé au sol où l’eau stagne demande un 7, et un spot immergé dans un bassin ou une piscine, un 8. Côté premier chiffre, un 5 ou un 6 protège mieux l’intérieur du luminaire de la poussière et des insectes, utile dans un garage ou un atelier. Nos conseils pour choisir un luminaire extérieur et pour l’éclairage d’un garage complètent ce point.

IP, IK et classe électrique : trois informations différentes

L’indice IP est souvent confondu avec deux autres mentions des fiches techniques. L’indice IK mesure la résistance aux chocs mécaniques, selon la norme NF EN 62262 : il va de IK00, aucune protection, à IK10, qui résiste à un choc de 20 joules, utile pour un luminaire à portée de ballon ou dans un lieu de passage. La classe électrique décrit la protection contre les chocs électriques ; plusieurs de nos luminaires sont en classe II, à double isolation. L’indice IP, lui, ne dit rien de la solidité ni de l’isolation électrique : seulement de l’étanchéité aux corps solides et à l’eau.

Lire l’indice IP sur une fiche de luminaire

L’indice figure dans les caractéristiques techniques, souvent sous l’intitulé « protection » ou « indice de protection ». Trois réflexes évitent les erreurs. D’abord, lisez les deux chiffres séparément : un IP44 et un IP54 protègent autant de l’eau, seul le premier chiffre change. Ensuite, méfiez-vous de l’absence d’indice : un luminaire sans mention doit être considéré comme destiné à une pièce sèche. Enfin, gardez un œil critique sur les indices affichés par des produits vendus en ligne à très bas prix : on ne peut pas toujours vérifier qu’ils ont réellement été testés selon la norme.

L’indice concerne le luminaire tel qu’il est installé : un joint mal remis, un presse-étoupe mal serré ou une ampoule changée sans refermer correctement le diffuseur suffisent à perdre la protection annoncée. Pour les rubans lumineux, qui existent en versions nues ou gainées, notre guide du ruban LED explique comment choisir selon la pièce.
